Долбежные станки:

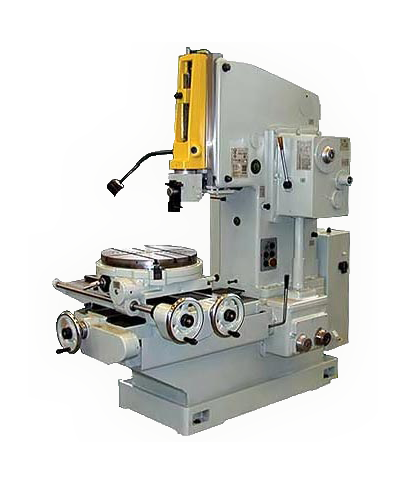

Станок долбежный малогабаритный с механическим приводом мод. ГД200.

Станок используется для изготовления шпоночных пазов, шлицев, поднутрений и канавок на фасонных и плоских поверхностях в мелкосерийном и единичном производстве (а также в ремонтных мастерских).

Станок оснащен:

    • Поворотной резцовой головкой (для долбления под углом 90 в обе стороны);
      Устройством наклона салазок долбяка на угол до 5 к вертикальной плоскости (для изготовления шпоночных пазов в конических отверстиях);
      Вертикально переустанавливаемым долбяком (в диапазоне до 265 мм.), что позволяет значительно расширить номенклатуру обрабатываемых на станке изделий.

    • Технические характеристики

    Параметр ГД200
    Рабочий ход долбяка, мм 20-200
    Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм 320
    Расстояние от наружной поверхности резцовой головки до внутренней поверхности станины, мм 450
    Наибольшая высота обрабатываемого изделия, мм, при обработке наружной поверхности 300
    Наибольшая высота обрабатываемого изделия, мм, при обработке внутренней поверхности 100
    Наибольшее усилие резания, кН 15
    Скорость долбяка под нагрузкой, двойных ходов в минуту 32, 49, 66 и 101
    Диаметр стола, мм 500
    Рабочие перемещения стола, продольное, мм 500
    Рабочие перемещения стола, поперечное, мм 400
    Рабочие перемещения стола, круговое, град. 360
    Пределы подач стола на один двойной ход долбяка, продольных, мм 0,1 - 1,2
    Пределы подач стола на один двойной ход долбяка, поперечных, мм 0,1 - 1,2
    Пределы подач стола на один двойной ход долбяка, круговое, град. 0,07 - 0,8
    Количество фиксированных положений стола 12
    Мощность главного привода, кВт 12
    Габаритные размеры (Д х Ш х В), мм 1900 х 1270 х 2175
    Масса, кг 2000

    Станки долбежные с гидравлическим приводом
    ГД320 и ГД500

    Станки предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов и канавок в цилиндрических и конических отверстиях в мелкосерийном и единичном производстве. Конструкция станков позволяет производить долбление "в упор" с перебегом резца не более 5 мм, а также обрабатывать наклонные поверхности под углом до 10° благодаря наличию устройства поворота направляющих салазок долбяка.

    Технические характеристики

    Параметр ГД320 ГД500
    Рабочий ход долбяка, мм 120 - 320 120 - 500
    Расстояние от наружной плоскости резцедержателя до станины, мм 615 710
    Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм 500 710
    Диаметр стола, мм 770 940
    Наибольшие перемещения стола в продольном направлении, мм 650 800
    Наибольшие перемещения стола в поперечном направлении, мм 510 650
    Скорость быстрых перемещений стола в продольном направлении, м/мин. 2.8 2.8
    Скорость быстрых перемещений стола в поперечном направлении, м/мин. 2.8 2.8
    Скорость быстрых перемещений стола, кругового, об./мин. 4.5 4.5
    Рабочие подачи стола на один двойной ход долбяка, продольные, мм 0,1 - 2,5 0,1 - 2,5 -
    Рабочие подачи стола на один двойной ход долбяка, поперечные, мм 0,1 - 2,5 0,1 - 2,5
    Рабочие подачи стола на один двойной ход долбяка, круговые, град 0,1 - 1,4 0,1 - 1,4
    Скорость долбяка под нагрузкой, м/мин. 3 - 38 3 - 38
    Мощность электродвигателей главного привода, кВт 11 11
    Мощность электродвигателей привода ускоренных перемещений, кВт 2.2 2.2
    Наибольшая высота обрабатываемого изделия при обработке наружной поверхности, мм. 500 650
    Наибольшая высота обрабатываемого изделия при обработке внутренней поверхности, мм 250 325
    Габаритные размеры (Д х Ш х В), мм 2850 х 2160 х 3010 3440 х 2760 х 3465
    Масса, кг 5660 8160
