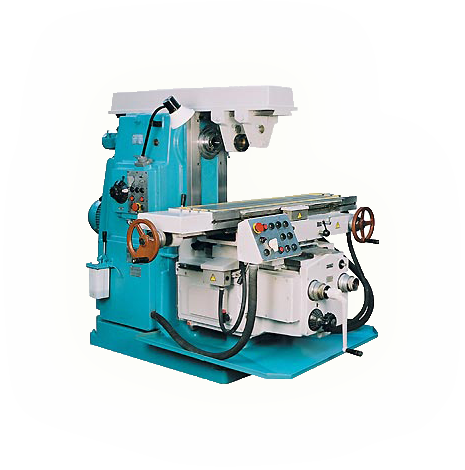

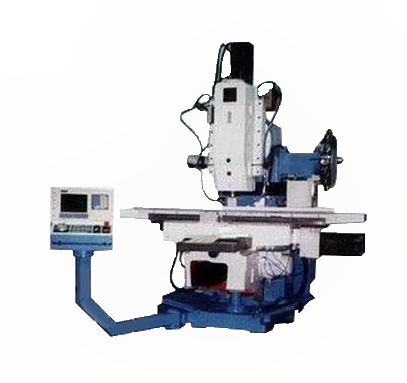

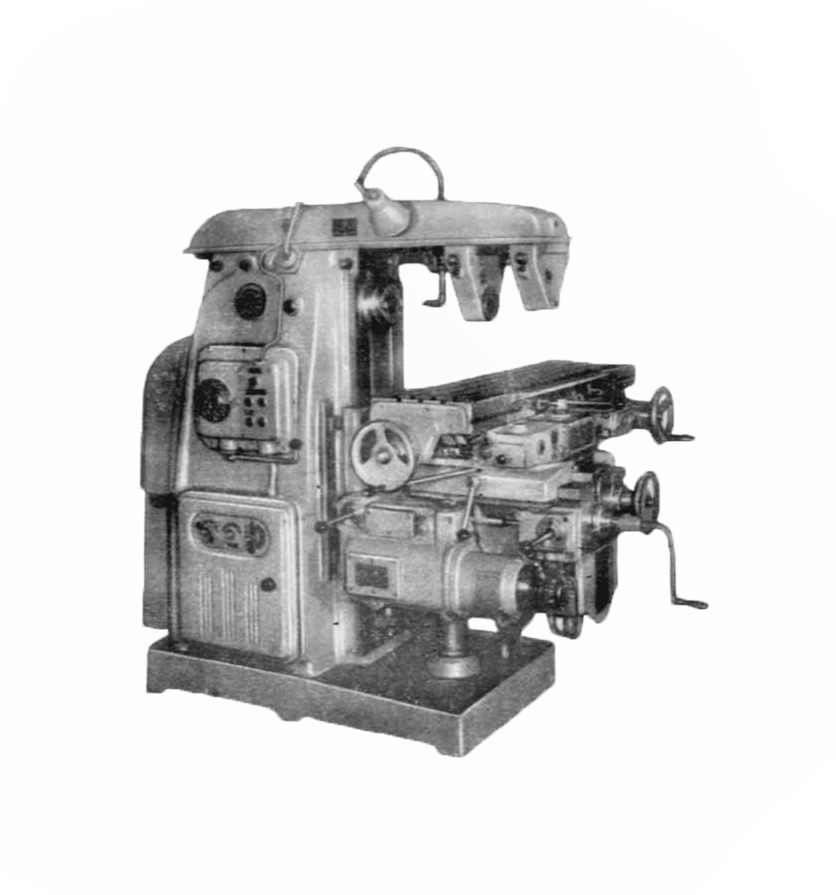

Станок универсальный консольно-фрезерный мод. 6Т12 и мод.6Т13

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами.

Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• ►Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
  ►Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
  ►Станки моделей 6Т12 и 6Т13 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.

• Конструктивные преимущества вертикально-фрезерных станков:

• ■ Механизированное крепление инструмента в шпинделе
  ■ Механизм пропорционального замедления подачи
  ■ Устройство периодического регулирования величины зазора в винтовой паре продольной подачи
  ■ Предохранительная муфта защиты привода подач от перегрузок
  ■ Торможение шпинделя при остановке электромагнитной муфтой

Технологические преимущества станков:

■ Разнообразные автоматические циклы работы станка
■ Широкий диапазон частот вращения шпинделя и подач стола
■ Большая мощность приводов
■ Высокая жесткость
■ Надежность и долговечность Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола.



Дополнительные приспособления (за отдельную плату):

■ Стол поворотный круглый с редуктором механического привода 7204-0023-01;
■ Универсальная делительная головка УДГ-Д-250;
■ Тиски станочные 7200-0220-02;

Технические характеристики:

Технические характеристики
Параметр	6Т12	6Т13
Размеры рабочей поверхности стола, мм	1250x320	1600x400
Наибольшее перемещение стола, мм
— продольное	800	1000
— поперечное	320	400
— вертикальное	420	430
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм	30-450	70-500
Пределы частот вращения основного шпинделя, мин-1	31,5-1600
Диапазон подач стола, мм/мин
— продольных и поперечных	12,5-1600
— вертикальных	4,1-530
Подача стола, мм/мин: - продольная (X) - поперечная (Y) - вертикальная (Z)	12,5...1600 12,5...1600 4,1...430>
Быстрый ход, мм/мин: - продольный (X) - поперечный (Y) - вертикальный (Z)	4000 4000 1330
Наибольшая масса обрабатываемой детали (с приспособлением), кг	400	630
Мощность электродвигателей основного шпинделя, КВт	7.5	11
— подач стола	3
Конус основного шпинделя по ГОСТ 30064-93	N50
Габаритные размеры станка, мм
— длина	2280	2570
— ширина	1965
— высота	2265	2430
Масса станка с электрооборудованием, кг	3250	4300

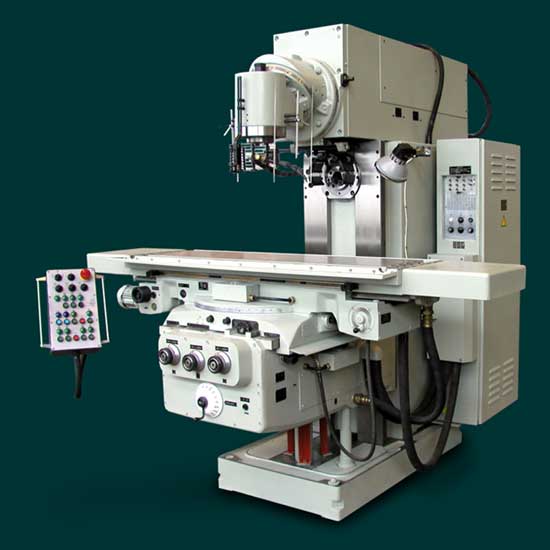

Станки универсальные консольно-фрезерные мод. 6Т82, 6Т83, 6Т82Г и 6Т83Г



Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами.

Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Особенности конструкции:

►Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

►Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.

►Станки моделей 6Т82 и 6Т83 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45 ° , что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.

►Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола.
Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети.



Технические характеристики
Модель	6Т82Г	6Т83Г	6Т82	6Т83
Тип	Горизонтальный		Универсальный
Размеры рабочей поверхности стола (Д х Ш), мм	1250 x 320	1600 x 400	1250 x 320	1600 x 400
Наибольшее перемещение стола, мм:
- продольное	800	1000	800	1000
- поперечное	320	400	320	400
- вертикальное	420	420	370	360
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм	30 - 450	30 - 450	30 - 400	30 - 390
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм	155	190	155	190
Пределы частот вращения шпинделя, мин. -1	31,5 - 1600
Диапазон подач стола, мм/мин.:
- продольных и поперечных	12,5 - 1600
- вертикальных	4,1 - 530
Наибольшая масса обрабатываемой детали (с приспособлением), кг	400	630	400	630
Мощность электродвигателей приводов, кВт:
- основного шпинделя	7,5	11	7,5	11
- подач стола	3
Конус шпинделя по ГОСТ 30064-93:
- основного	N50
Угол поворота стола вокруг вертикальной оси, град.	-	-	±45	±45
Габаритные размеры, мм:
Длина х Ширина х Высота	2280 х 1965 х 1690	2570 х 2252 х 1770	2280 х 1965 х 1690	2570 х 2252 х 1770
Масса (с электрооборудованием), кг	3050	3800	3150	3900

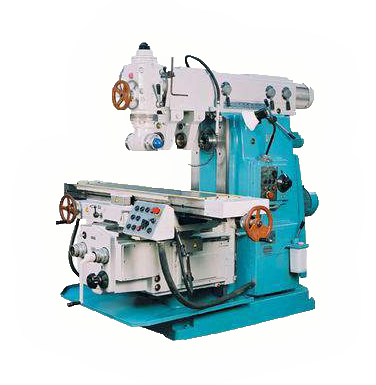

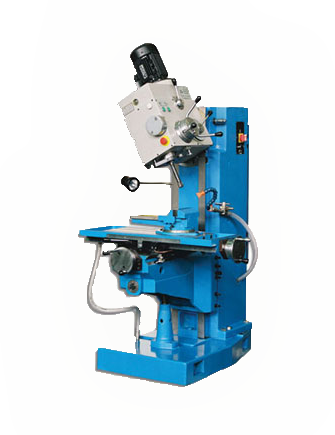

Станки широкоуниверсальные консольно-фрезерные
мод. 6Т82Ш и 6Т83Ш

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Особенности конструкции:

• ►Станки оснащены хоботом, на котором установлены накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола под любым углом в любой плоскости.
  ►Наличие отдельного горизонтального шпинделя позволяет использовать эти станки, как обычные горизонтально-фрезерные.
  ►Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. ►По особому заказу возможно исполнение станков со столом, имеющим возможность поворота вокруг вертикальной оси на угол ±45 ° . При этом максимальное расстояние от оси горизонтального шпинделя до рабочей поверхности стола уменьшается соответственно до 400 и 390 мм.

Конструктивные преимущества горизонтально-фрезерных станков

■ механизированное крепление инструмента в горизонтальном шпинделе

■ механизм пропорционального замедления подачи

■ устройство периодического регулирования величины зазора в винтовой паре продольной подачи

■ предохранительная муфта защиты привода подач от перегрузок

■ торможение горизонтального шпинделя при остановке электромагнитной муфтой

Технологические преимущества горизонтально-фрезерных станков

■ разнообразные автоматические циклы работы станка

■ широкий диапазон частот вращения шпинделя и подач стола

■ большая мощность приводов

■ повышенный класс точности

■ возможность одновременной работы двумя шпинделями

■ надежность и долговечность

■в ысокая жесткость конструкции

Технологические возможности станков могут быть расширены за счет применения на них делительной и долбежной головок, круглого поворотного стола.

Дополнительные приспособления (за отдельную плату)

1. Стол поворотный круглый с редуктором механического привода 7204-0023-01;
2. Долбежная головка ПИ 695;
3. Универсальная делительная головка УДГ-Д-250;
4. Тиски станочные 7200-0220-02.

Технические характеристики
Параметр	6Т82Ш	6Т83Ш
Размеры рабочей поверхности стола (Д х Ш), мм	1250 x 320	1600 x 400
Наибольшее перемещение стола, мм:
- продольное	800	1000
- поперечное	320	400
- вертикальное	420	420
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм	30 - 450	30 - 450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм	155	190
Пределы частот вращения шпинделя, мин.-1:
- основного	31,5 - 1600
- накладной и поворотной головок	50 - 1600
Диапазон подач стола, мм/мин:
- продольных и поперечных	12,5 - 1600
- вертикальных	4,1 - 530
Наибольшая масса обрабатываемой детали (с приспособлением), кг	400	630
Мощность электродвигателей приводов, кВт:
- основного шпинделя	7,5	11
- подач стола	3
- накладной и поворотной головок	3
Конус шпинделя по ГОСТ 30064-93:
- основного	N50
- накладной и поворотной головок	N40
Габаритные размеры, мм:
- длина	2280	2570
- ширина	1965	2252
- высота	1970	2040
Масса с электрооборудованием, кг	3550	4400

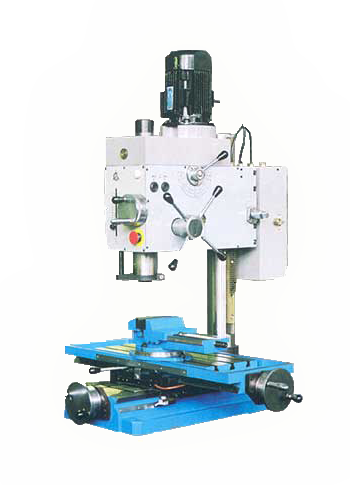

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЕ СТАНКИ

мод. СФ 16-02 и СФ 16-05

Станок предназначен для выполнения всех видов фрезерных работ, а также сверления, рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками в деталях из различных конструкционных материалов

Особенности конструкции:

►Компактный дизайн.

►Малогабаритный электрошкаф.

►9 Частот вращения шпинделя обеспечиваются шестеренчатым механизмом.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	СФ16-02	СФ16-05
Условный диаметр сверления в стали, мм	16	16
Наибольший диаметр сверления в стали, мм	31	31
Наибольший диаметр торцевой фрезы, мм	100	100
Диапазон нарезаемых резьб	M5-M22	M5-M22
Размер рабочей поверхности, мм	630x250	630x250
Количество Т-образных пазов	3	3
Ширина центрального паза	14H8	14H8
Наибольшее расстояние от торца шпинделя до стола, мм	480	480
Перемещение стола (Х, Y), мм	500х190	500х190
Расстояние от оси шпинделя до колонны, мм	320	350
Конус шпинделя	Morse 3 (ISO40)*
Диапазон механических подач шпинделя, мм	-	0,05...0,1; 0,1; 0,2 (0,28; 0,56)*
Перемещение пиноли шпинделя, мм	110	110
Количество частот вращения шпинделя	9	9
Диапазон частот вращения шпинделя, об/мин	90-1400 (180-2800)*	90-1400 (180-2800)*
Мощность двигателя главного движения, кВт	1,5 (1,1)*	1,5 (1,1)*
Поворот головки, град.	-	35 (45)
Наибольшая масса заготовки, кг	100	100
Наибольшая высота заготовки, мм	200	200
Масса станка, кг (с упаковкой)	590	680
Масса станка, кг (без упаковки)	440	480
Габаритные размеры, мм (с упаковкой)	1200x1220x1230	1250x1132x1240
Габаритные размеры, мм (без упаковки)	1020x1065x1480	1055x1062x1420

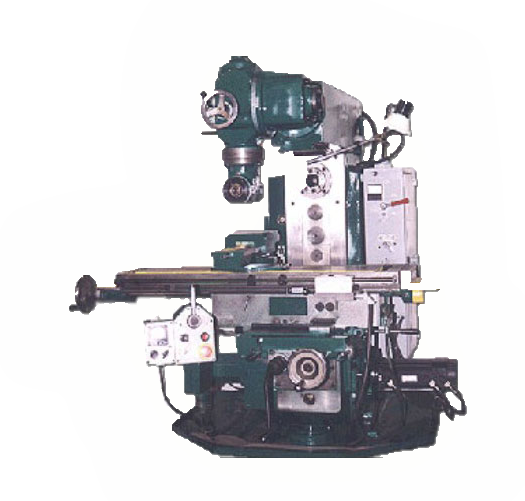

Станки консольно-фрезерные широкоуниверсальные

мод. 6М81Ш-1Ф1 и 6M82Ш-1Ф1

Станки предназначены для выполнения всех видов фрезерных робот, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве.

Возможность обработки деталей в автоматическом цикле, наличие, наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей позволяет существенно расширить технологические возможности станков.

Класс точности – «П»



Технические характеристики
Параметр	6М81Ш-1Ф1	6М82Ш-1Ф1
Размеры рабочей поверхности стола (Ш х Д), мм	250 х 1000	320 х 1250
Наибольшее перемещение стола, мм
Продольное	710	850
Поперечное	250	250
Вертикальное	400	400
Наибольшее перемещение гильзы вертикального шпинделя, мм	80	80
Количество подач	бесступенчатое	бесступенчатое
Пределы подач стола, мм/мин. (бесступенчатое регулирование)
Продольной	30 - 3000	30 - 3000
Поперечной	24 - 2400	24 - 2400
Вертикальной	12-1200	12-1200
Количество частот вращения шпинделя
Горизонтального	21	21
Вертикального	12	12
Пределы частот вращения шпинделя, мин.-1
Горизонтального	16-1600	16-1600
Вертикального	31,5-1400	31,5-1400
Конус шпинделя
Горизонтального	ISO 50	ISO 50
Вертикального	ISO 40	ISO 40
Угол поворота оси вертикального шпинделя, град.
К станине	45	45
От станины	90	90
В продольной плоскости	90	90
Мощность электродвигателей приводов, кВт
Подач	2,2	2,2
Вертикального шпинделя	2,2	2,2
Горизонтального шпинделя	5,5	5,5
Габаритные размеры (Д х Ш х В), мм	2135 x 1725 x 2015	2135 х 1865 x 2015
Масса, кг	2500	2560





Универсальный фрезерный станок

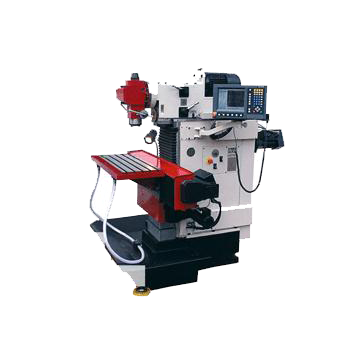

мод. ОММ64S c УЦИ

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Удобство в эксплуатации обеспечивается:

►компактным расположением органов управления,

►малыми усилиями на рукоятках и маховиках,

►лёгким доступом к обрабатываемой детали,

►высокой ремонтопригодностью,

►низким уровнем шума.



Технические характеристики
Параметр	ОММ64S
Размеры рабочей поверхности вертикального стола, мм	1000x250
Размеры рабочей поверхности горизонтального стола, мм	800x320
Число Т-образных пазов на вертикальном столе	8
Число Т-образных пазов на горизонтальном столе	5
Ширина центральных Т-образных пазов, мм	14H8
Ширина остальных Т-образных пазов, мм	14H12
Расстояние между Т-образными пазами на вертикальном столе, мм	50
Расстояние между Т-образными пазами на горизонтальном столе, мм	63
Наибольшее продольное перемещение, мм	400
Наибольшее поперечное перемещение, мм	320
Наибольшее вертикальное перемещение, мм	400
Наибольшее перемещение гильзы вертикального шпинделя, мм	60
Шпиндель с конусностью 7:24	40AT5
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, наименьшее / наибольшее, мм	100/500
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, наименьшее / наибольшее, мм	15/415
Наибольшее расстояние от торца горизонтального шпинделя до края горизонтального стола, мм	200
Наибольшее расстояние от торца горизонтального шпинделя до торца серьги, мм	245
Наибольший вылет оси вертикального шпинделя, мм	500
Способ регулирования скорости шпинделей	Бесступенчатый в пределах каждого диапазона
Пределы частот вращения шпинделей, 1/мин	63...3150
Число диапазонов частот вращения шпинделя	2
Способ регулирования подач	Бесступенчатый в пределах каждого диапазона
Пределы рабочих подач, мм/мин	12...630
Величина быстрого хода, м/мин	1,0
Угол поворота вертикального шпинделя	+/- 90 град.
Максимальная масса обрабатываемой детали, кг	350
Максимально допустимый крутящий момент на горизонтальном шпинделе, Nm	120
Максимально допустимый крутящий момент на вертикальном шпинделе, Nm	130
Максимальное усилие подач, Н;	6000
Суммарная мощность электродвигателей, кВт	6,7
Масса станка, кг	1700







Универсальный фрезерный станок ОММ67S c УЦИ

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Удобство в эксплуатации обеспечивается:

►компактным расположением органов управления,

►малыми усилиями на рукоятках и маховиках,

►лёгким доступом к обрабатываемой детали,

►высокой ремонтопригодностью,

►низким уровнем шума.

Технические характеристики
Параметр	ОММ67S
Размеры рабочей поверхности горизонтального стола (длина×ширина), мм	1 250×320
Число Т-образных пазов на горизонтальном столе	5
Ширина центральных Т-образных пазов, мм	14Н8
Ширина остальных Т-образных пазов, мм	14Н12
Расстояние между Т-образными пазами на горизонтальном столе, мм	63±0,2
Наибольшее продольное перемещение, мм	800
Наибольшее поперечное перемещение, мм	320
Наибольшее вертикальное перемещение, мм	400
Наибольшее перемещение гильзы вертикального шпинделя, мм	60
Конец шпинделей с конусностью 7:24	40АТ5
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола (наименьшее/наибольшее), мм	115/515
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола (наименьшее/наибольшее), мм	30/430
Наибольшее расстояние от торца горизонтального шпинделя до края горизонтального стола, мм	120
Наибольшее расстояние от торца горизонтального шпинделя до торца серьги, мм	25
Наибольший вылет оси вертикального шпинделя, мм	430
Способ регулирования скорости шпинделей	Бесступенчатый в пределах каждого диапазона
Пределы частот вращения шпинделей, мин-1	63…3150
Число диапазонов частот вращения шпинделя	2
Способ регулирования подач	Бесступенчатый
Пределы рабочих подач, мм/мин	12…630
Величина быстрого хода, мм/мин	1 000
Угол поворота вертикального шпинделя	±90°
Максимальная масса обрабатываемой детали, кг	350
Максимально допустимый крутящий момент на горизонтальном шпинделе, Nm	120
Максимально допустимый крутящий момент на вертикальном шпинделе, Nm	130
Максимальное усилие подач, Н	6 000
Суммарная мощность электродвигателей, кВт	6,7
Масса станка, кг	1 800

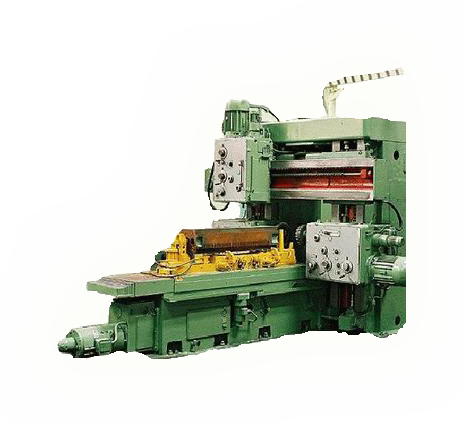

Станок продольно-фрезерный двухстоечный мод. 6Г606

Продольно-фрезерные станки модели 6Г606 предназначены для обработки деталей из черных и цветных металлов различных сплавов и пластмасс.

Основным методом обработки на станках является обработка плоскостей торцовыми фрезами.

Кроме этого, на станках возможно производить фрезерование плоскостей цилиндрическими фрезами, обработку пазов и уступов дисковыми фрезами, применять концевые, фасонные и угловые фрезы.

Широкие диапазоны рабочих скоростей шпинделя, подач стола и шпиндельных бабок, высокая жесткость станков позволяют производить на них как обычное, так и скоростное фрезерование, а также обрабатывать детали из высоколегированных сталей и легких сплавов.

Особенности конструкции:

►Бесступенчатое регулирование приводов подач стола и шпиндельных бабок;
►Автоматический отскок инструмента от обработанной поверхности при быстром ходе стола назад;
►Возможность работы стола по полуавтоматическому циклу;
►Быстродействующие гидравлические зажимы подвижных узлов (шпиндельные бабки и гильзы шпинделей);
►Электромеханическое крепление инструмента;
►Механизм выборки люфта в приводе подач стола;
►Механизм уборки стружки вибрационного типа;
►Автоматическая смазка направляющих;
►Возможность присоединения гидравлических зажимных приспособлений.

Технические характеристики
Параметр	6Г606
Размеры рабочей поверхности стола, мм	2000х630
Наибольший ход стола, мм	2000
Наибольшее расстояние от середины рабочей поверхности стола до торца горизонтального шпинделя, мм	430
Наибольшее расстояние от рабочей поверхности стола до торца вертикального шпинделя, мм	760
Наибольшее расстояние от рабочей поверхности стола до оси горизонтального шпинделя, мм	560
Пределы частот вращения шпинделя, об/мин	20-2000
Количество ступеней подач стола (бесступенчатое)	+
Пределы рабочих подач, мм/мин	5-4000
Скорость быстрого перемещения стола, мм/мин	8000
Регулирование подач (бесступенчатое)	+
Пределы подач шпиндельных бабок, мм/мин	8-2000
Скорость быстрого перемещения шпиндельных бабок, мм/мин	2000
Скорость перемещения траверсы, мм/мин	720
Наибольшее перемещение гильзы, мм	200
Мощность главного привода, кВт	15
Габаритные размеры, мм:
Длина	6200
Ширина	3780
Высота	3600





СТАНОК ШИРОКОУНИВЕРАЛЬНЫЙ ФРЕЗЕРНО-РАСТОЧНОЙ

мод. НА-630 с УЦИ

Станок широкоуниверсальный фрезерно-расточной вертикальной компоновки с крестовым столом предназначен для комплексной обработки методом фрезерования, сверления, растачивания и резьбонарезания деталей из черных и цветных металлов

Особенности конструкции:

► Станок универсален и прост в управлении,

►оснащен системой электронного управления и цифровой индикацией, обеспечивающей перемещение рабочих органов одновременно по трем координатным осям в прямоугольной или полярной системе координат,

►работает в ручном и автоматическом режимах с программированием по методу «обучения» или преднабора координат, что дает возможность обработки сложных контуров.

►Применение на станке шарико-винтовой пары (ШВП) подач и линейных направляющих качения обеспечивает высокую износостойкость,

повышенный КПД,

►точность и плавность перемещений.

►Обработка контура по заданной программе с возможностью смещения программы в плоскости на угол с дискретностью до 0,001 градуса.

►Возможность обработки поверхностей под различными углами при неизменном положении детали.

►Возможность работы станка в полярной системе координат. Изготовление храпового механизма.

►Обработка наружных и внутренних резьб резцом, дисковыми фрезами и другим резьбовым инструментом



Технические характеристики:

Размеры рабочей поверхности стола, мм (длина/ширина)……………..800х500
Наибольшие размеры изделия, мм ………………………………………800х500х500
Наибольшая масса изделия, кг ………………………………………......500
Наименьшее расстояние от торца шпинделя до зеркала стола, мм ......150
Наибольшее перемещение стола по оси Х, мм ………………………...630
Наибольшее перемещение каретки по оси У, мм ……………………...400
Наибольшее перемещение бабки по оси Z, мм ………………………...500
Диапазон подач, мм/мин:

- по координате Х 1………………………………………………………5000

- по координате У 1………………………………………………………5000

- по координате Z 1………………………………………………………4500
Точность позиционирования, мм ………………………………………0,02
Стабильность позиционирования, мм …………………………………0,01
Присоединительное отверстие шпинделя по ГОСТ 24644-81……......типоразмер 50
Конец оправки инструмента (1…69871)……………………………….типоразмер А50
Наибольший крутящий момент, Нм ……………………………………500
Электродвигатель главного движения…………………………… III тип 4АМФХ2П132М4ПБТ
Мощность электродвигателя, кВт …………………………………….. 11
Диапазон частоты вращения шпинделя, об/мин……………………… 80 - 3550
Габаритные размеры станка, мм (длина/ширина/высота)………….....2410х3121х3287
Масса станка, не более, кг…………………………………………….. 5565





Вертикальный консольно-фрезерный станок мод. 6ДМ13Ф3

Предназначен для выполнения всех видов фрезерных работ, а также сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.

Оснащается комплектующими изделиями ведущих фирм мира, таких как Heidenhain, Power, Automation, Lenze, Telemecanique, Mitsubishi Electric

Технические характеристики
Параметр	6ДМ13Ф3
Размеры рабочей поверхности стола, мм	400 х 1600
Наибольшее перемещение стола, мм
продольное, ось Х'	1000
поперечное, ось Y'	400
Вертикальное	400
Наибольшее вертикальное перемещение ползуна, мм, ось Z	320
Пределы подач, мм/мин	0,1-1000
Ускоренные перемещения, мм/мин	10
Частота вращения шпинделя
количество ступеней, шт	21
пределы,мин-1	16-1600
Конус шпинделя 7:24	ISO50
Мощность электродвигателей
главного, кВт	7,5
подачи, крутящий момент, Нм	17
Дискретность, мкм	1
Габаритные размеры станка, мм	2620х2800
Масса станка, кг	3800
Класс точности	П



Станок консольно-фрезерный широкоуниверсальный с УЦИ
мод. 6ДМ83ШФ2

Станок предназначен для выполнения всех видов фрезерных робот, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве.

►Применение систем УЦИ К524, POSITIP 855 позволяет кроме индикации положения рабочих органов станка, производить обработку деталей в автоматическом режиме по управляющей программе вводимой как с клавиатуры устройств, так и через стандартный интерфейс ввода-вывода.

►Наличие, наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, и ряда дополнительный приспособлений и принадлежностей позволяет существенно расширить технологические возможности станка.



Технические характеристики
Параметр	6ДМ83ШФ2
Размеры рабочей поверхности стола (Д х Ш), мм	1600 х 400
Наибольшее перемещение стола, мм
- Продольное	1000
- Поперечное	400
- Вертикальное	400
Пределы подач стола, мм/мин.
- Продольное	10 - 3000
- Поперечное	10 - 3000
- Вертикальное	10 - 3000
Ускоренное перемещение стола, мм/мин.
- Продольное	4
- Поперечное	4
- Вертикальное	4
Количество частот вращения шпинделя	21
Частота вращения шпинделя, об./мин.	25 - 2500
Конус шпинделя 7 : 24	ISO 50
Мощность электродвигателей, кВт
- Главного	7,5
- Подачи	2,2 х 3
Число оборотов электродвигателей, мин.-1
- Главного	1500
- Подачи	2000
Масса, кг	3800



Станок фрезерный широкоуниверсальный инструментальный повышенной точностимод. 67К25ПФ1 с УЦИ ND - 750 «Heidenhain»

Предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов

Особенности конструкции:

►Модель с ручным управлением;

►На станке возможно прямоугольное по трем осям фрезерование горизонтальным или

вертикальным шпинделем;

►Наличие различных приспособлений позволяет производить сверлильные, расточные и долбежные операции;

►Оснащен устройством цифровой индикации (УЦИ).

►Конструктивные особенности станка при высокой точности обработки обеспечивают широкие технологические возможности, простоту управления и обслуживания.
►Технологические возможности и эффективность работы на станке достигаются наличием вертикального и горизонтального рабочих столов, горизонтального и вертикального шпинделей



Технические характеристики
Параметр	67К25ПФ1
Размер рабочей поверхности (зеркала) стола, мм.	800х320 (горизонтальн.); 630х250 (вертикальн.)
Наибольшее продольное перемещение стола, мм.	400
Наибольшее поперечное перемещение стола, мм.	320
Наибольшее вертикальное перемещение стола, мм.	440
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм.	52 - 592 (с перестановкой)
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм.	7 - 497 (с перестановкой)
Расстояние от передней кромки горизонтального стола до оси вертикального шпинделя, мм.	0 - 320
Диапазон продольных и поперечный подач стола, мм/мин	10 - 1250
Скорость быстрого установочного перемещения стола, м/мин	1,8
Конец шпинделя	SK (40) DIN2080 (ГОСТ 24644)
Частота вращения инструмента, об/мин	63-3150 (горизонтал. шп.); 90-4500 (вертикал. шп.)
Количество частот вращения (скоростей) шпинделя	18 (ручное переключ.)
Наибольший крутящий момент на шпинделе, Нм	230 (горизонтал. нп.); 60 (вертикал. шп.)
Наибольшее перемещение шпинделя, мм.	60 (вертикал.)
Зажим-отжим инструмента	Механизированный
Угол поворота головки вокруг горизонтальной оси, град.	+/- 90 (вертикал. шп.)
Мощность привода главного движения, кВт	3 (вертикал. шпинд.)
Класс точности	П
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	1685 x 1655 x 1865
Масса, кг.	1650







Станок горизонтальный консольно-фрезерный 6М82

Широкая техническая характеристика станка позволяет использовать быстрорежущий инструмент. Применяется в единичном, серийном и крупносерийном производстве.

Технические характеристики
Параметр	6М82
Размеры рабочей поверхности стола (Д х Ш), мм	1250 х 320
Наибольший ход стола, мм:
- продольный	700
- поперечный	240
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм	30 - 400
Пределы частот вращения шпинделя, об./мин.	31,5 - 1600
Пределы подач, мм/мин.:
- продольных и поперечная	25 - 1250
- вертикальная	8,3 - 416,6
Мощность электродвигателя главного движения, кВт	7,5
Габаритные размеры (Д х Ш х В), мм	2260 х 1740 х 1660
Масса, кг	2800



Вертикально-фрезерный станок мод. FSS -350 R и мод. FSS-450R

Особенности конструкции:

►Литая чугунная станина имеет оптимальную форму и большую жесткость.

►Направляющие стола и стойки обладают хорошими антифрикционными свойствами и антизадирной способностью.

►Наличие автоматических циклов обработки.

►Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.

►Наличие механизма зажима стола при попутной подаче в продольной координате.

►Фрезерование методом попутной подачи.

►Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.



Технические характеристики
Параметр	FSS-350 R	FSS-450 R
Рабочая поверхность стола, мм	315x1250	400x1600
Нагрузка на стол, максимальная, кг	1000	1500
Диапазон поворота стола в обе стороны, град.	-	-
Перемещение стола в продольном направлении, мм	850	1120
Перемещение крестового суппорта в поперечном направлении, мм	270	345
Перемещение консоли в вертикальном направлении, мм	355	400
Приводная мощность шпинделя, кВт	5.5	11
Посадочное место для крепления инструмента, крутой конус	ИСО-50	ИСО-50
Диапазон поворота фрезерного шпинделя в обе стороны, град.	45	45
Диапазон чисел оборотов шпинделя, оборот/мин	28-1400	28-1400
Диапазон скоростей при перемещении в продольном и поперечном направлении, мм/мин.	16-800	16-800
Диапазон скоростей при перемещении в вертикальном направлении, мм/мин.	5-250	5-250
Приводная мощность, кВт	1,5	2,2
Ускоренный ход при перемещении в продольном и поперечном направлениях, мм/мин.	3150	3150
Ускоренный ход при перемещении в вертикальном направлении, мм/мин.	1000	1000
Общая потребляемая мощность, кВт	8	14,5
Габаритные размеры, мм	2800x2420x2635	3500x2920x2710
Масса, кг	3150	4000

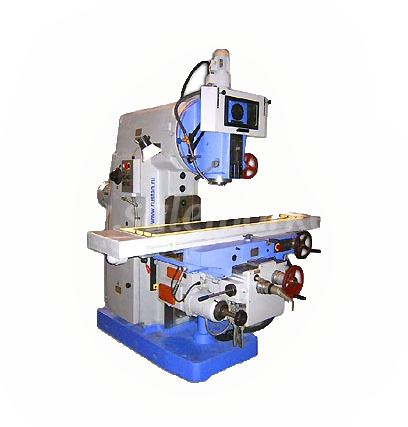

CТАНОК УНИВЕРСАЛЬНЫЙ ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ мод. ВМ-127М

Станок предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.
На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.

Особенности конструкции:

►Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
►Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.
►Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
►Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить массу обрабатываемых деталей до 800 кг.
►Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание.

►Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.
►Станок имеет сертификат соответствия № РОСС RU.AЯ04.В17241, выданный органом по сертификации №РОСС RU.0001.11АЯ04, срок действия сертификата с 28.04.2008г. по 28.04.2011 г.
►Станок сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89
►Климатические условия УХЛ4 ГОСТ 15150-69.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	ВМ127М
Размеры рабочей поверхности стола, мм	400 х 1600
Наибольшее перемещение стола, мм:
продольное	1000
поперечное	320
вертикальное	420
Наибольшее перемещение пиноли шпинделя, мм	80
Угол поворота шпиндельной головки, град	± 45
Расстояние, мм:
от торца шпинделя до рабочей поверхности стола	30-500
от оси шпинделя до вертикальных направляющих станины	420
Количество скоростей шпинделя	18
Частота вращения шпинделя,об/мин	40...2000
Пределы подач, мм/мин:
продольное	25-1250
поперечное	25-1250
вертикальное	8,3-416,6
Точность отсчета лимбов горизонтального и поперечного перемещений, мм	0,05
Цифровая индикация 3-х координат у станков с УЦИ	ЛИР530*
Мощность электродвигателей, квт:
главного движения	11
привода подач	3
Масса обрабатываемых деталей, кг	800
Габариты, мм	2680х2260х2500
Масса, кг	4250







Станок фрезерный консольный вертикальный ГФ2171С5 с ЧПУ и автоматической системой смены инструмента

Станок предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.

►Наряду с фрезерными операциями на станках можно производить точное сверление, растачивание, зенкерование и развертывание отверстий.
►Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

►Станок оснащен трех координатным устройством ЧПУ и следящими электроприводами подач, что позволяет производить обработку сложных криволинейных поверхностей.

►Станки комплектуются системами ЧПУ NC-210, NC-200, NC-110, FMS-3000, 4СК, МАЯК, SINUMERIC-802D.
По желанию заказчика станки могут быть оснащены любыми другими системами ЧПУ.





Технические характеристики
Параметр	ГФ2171С5
Размеры рабочей поверхности стола, мм	400х1600
Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг	400
Наибольшее перемещение стола, мм:
продольное (координата X)	1010
поперечное (координата Y)	400
Перемещение ползуна (координата Z), мм	260
Скорость быстрого перемещения узлов по координатам:
X, Y, Z, мм/мин	7000
Пределы подач по координатам:
Х, Y, Z, мм/мин	3-7000
Частота вращения шпинделя, мин -1	50-2500
Мощность двигателя главного движения, кВт	11
Количество инструментов в магазине, шт	12
Наибольший диаметр инструмента, мм	125
Время смены инструмента, сек	20
Расстояние от оси координаты А до поверхности стола, мм	160
Конус шпинделя	50
Количество одновременно управляемых координат:
при линейной интерполяции	3
при круговой интерполяции	2
при линейно-круговой интерполяции	3
Точность позиционирования, мм	0,03
Наибольший крутящий момент, кгм	112
Наибольшее тяговое усилие, кг	1500
Габаритные размеры станка с электро- и гидрооборудованием, мм
длина	3100
ширина	3135
высота	2950
Масса станка с электро- и гидрооборудованием, кг	6800
Установленная мощность, кВт	22

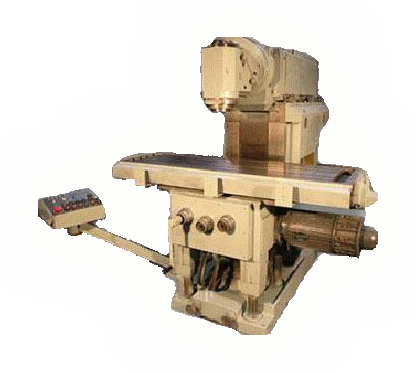

Консольно-фрезерный широкоуниверсальный станок

мод.ГФ3501 с головкой «Yure»

Станки широко применяются в различных современных металлообрабатывающих производствах для выполнения разнообразных фрезерных работ цилиндрическими угловыми, торцевыми и другими фрезами.На станках обрабатывают горизонтальные и вертикальные плоскости, пазы, рамки, углы, зубчатые колеса, модели штампов, пресс-формы и другие детали из стали, чугуна, цветных металлов, их сплавов и пластмасс.

►Станки оснащены специальным фрезерным хоботом с самостоятельной коробкой скоростей и электроприводом, на котором находится шпиндельная головка, позволяющая вести обработку под любым углом.

►Угол поворота головки «Yure» в продольной плоскости 180°, что дает значительное преимущество станку при обработке деталей.

►Горизонтальный шпиндель позволяет использовать станки как обычные горизонтальные.

►Мощность привода и высокая жесткость станков позволяет применять твердосплавный инструмент.

►Станки оснащены устройством цифровой индикации перемещения стола.

►Станки работают в режиме ручного управления.

►Станки оснащены гидростанцией, обеспечивающей механизированные зажимы узлов.

►Технологические возможности станков могут быть расширены применением поворотного круглого стола, универсальной делительной головки, долбежной головки.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

- Различные автоматические циклы

- Автоматизированная система смазки узлов и индивидуальная смазка направляющих

- Механизированное крепление инструмента в шпинделе

- Механизм пропорционального замедления подач

- Электромагнитные муфты управления переключениями перемещений по координатам

- Устройство ограничения зазора в винтовой паре продольного хода

- Механическая предохранительная муфта защиты привода подач от перегрузок

- Электромагнитная муфта торможения шпинделя при останове

- Устройство защиты от разлетающейся стружки

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ :

- Автоматизация процесса обработки

- Точность и высокое качество обработки

- Широкий диапазон частот вращения шпинделя и подач стола

- Высокая производительность

- Надежность и долговечность





Технические характеристики
Параметр	ГФ3501
Размеры рабочей поверхности стола, мм	500x1700
Перемещение стола, мм
- продольное (координата X)	1250
- поперечное (координата Y)	600
Наибольшее программируемое перемещение ползуна (координата Z), мм	550
Наибольшее установочное вертикальное перемещение стола, мм	500
Диапазон подач по координатам X, Y, Z, мм/мин	5...5000
Скорость быстрого перемещения узлов по координатам X, Y, Z, мм/мин	5000
Диапазон частоты вращения шпинделя, мин -1	25...2500
Конус шпинделя	50
Наибольшая масса обрабатываемой детали (с приспособлением), кг	1500
Класс точности	Н
Мощность электродвигателей приводов « AMRON», кВт	11
Габаритные размеры станка с электро- и гидрооборудованием, мм
- длина	3400
- ширина	2075
- высота	1975
Масса станка с электро- и гидрооборудованием, кг	5180





Станок вертикально-фрезерный с крестовым столом МА-655Ф1М с УЦИ

Станок вертикально-фрезерный МА-655Ф1М предназначен для обработки деталей сложной формы типа дисков, плит, рычагов, корпусных деталей и других из любых сталей и сплавов

На станке можно производить фрезерование плоскостей и пазов, сверление, зенкерование, развертывание и предварительное растачивание отверстий.

По требованию заказчика могут поставляться:

- станки специального исполнения с измененными техническими данными;
- станки, оснащенные любым набором инструмента и технологической оснастки;
- станки, оснащенные любыми системами ЧПУ



Технические характеристики
Параметр	МА-655Ф1М
Класс точности	Н
Размеры рабочей поверхности стола, мм:
- длина	1250
- ширина	500
Расстояние от оси шпинделя до вертикальных направляющих, мм	560
Расстояние от торца шпинделя до стола:
- наибольшее	790
- наименьшее	160
Наибольшее перемещения, мм:
- стола	1000
- вертикальное фрезерной головки	630
Наибольший диаметр фрезы, мм	160
Количество инструментов	8
Дискретность задания перемещений, мкм*	1
Частоты вращения шпинделя, об/мин	20...2500
Рабочие подачи, мм/мин: *
- по координате Х и Y	1…10000
- по координате Z	7000
Ускоренные подачи, мм/мин: *
- по координате Х и Y	1…10000
- по координате Z	7000
Мощность привода главного движения, кВт	20 ,1
Общая мощность электродвигателей, кВт	25
Габаритные размеры стола (с учетом приставного оборудования), мм:
- длина	4000
- ширина	3760
- высота	3680
Масса станка, кг	10000



Станки универсальные сверлильно-фрезерные

Мод. СФ-32Б и СФ-32Б с УЦИ

Универсальные вертикально-сверлильные станки моделей CФ32Б и СФ32Б с УЦИ предназначены для обработки деталей из различных конструкционных материалов. Выполняют операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования

Выполняют операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.



Технические характеристики
Параметр	СФ-32Б	СФ-32Б с УЦИ
Диапазон сверления в стали, мм	3-31	3-31
Наибольший диаметр торцевой фрезы, мм	100	100
Диапазон нарезаемой резьбы	М5-М22	М5-М22
Размер рабочей поверхности стола, мм	630х250	630х250
Количество Т-образных пазов	3	3
Ширина центрального паза	14Н8	14Н8
Наибольшее расстояние от торца шпинделя до стола, мм	543	543
Подъём стола, мм	300	300
Перемещение стола (XхY), мм	500х200 (190)	500х200 (190)
Расстояние от оси шпинделя до колонны, мм	330	330
Конус шпинделя	Moрзе 3 (ISO40)*	Moрзе 3 (ISO40)*
Диапазон механические подачи пиноли шпинделя, мм	0,05...0,1; 0,1; 0,2; (0,28; 0,56)*
Перемещение пиноли шпинделя, мм	110	110
Количество частот вращения шпинделя	9	9
Диапазон частот вращения шпинделя, об/мин	90-1400 (180-2800)*	90-1400 (180-2800)*
Мощность двигателя главного движения, кВт	1,5	1,5
Поворот головки, град.	35 (45)	35 (45)
Наибольшая масса заготовки, кг	100	100
Наибольшая высота заготовки, мм	300	300
Масса станка, кг (с упаковкой)	1350	1450
Масса станка, кг (без упаковки)	1100	1100
Габаритные размеры, мм (с упаковкой)	1500x1142x2150	1500x1280x2150
Габаритные размеры, мм (без упаковки)	1300x1060x1930	1300x1060x1930

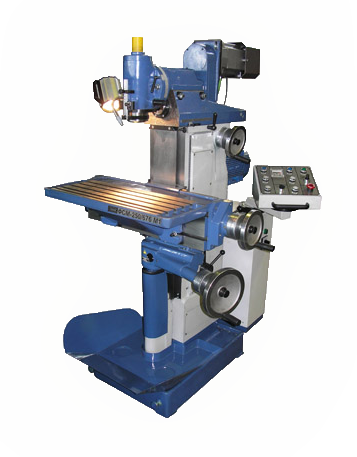

ФСМ 250/676 CNC



Наименование и параметры Станок фрезерный специализированный	Характеристика
	ФСМ-250/676 CNC	ФСМ-250/676-01 CNC
Класс точности станка по ГОСТ 8-82	Н или П	Н или П
- точность линейных координатных перемещений вертикального стола в продольном направлении и вертикальном направлении, мкм	40 или 25	40 или 25
- точность линейных координатных перемещений шпиндельной бабки, мкм	30 или 20	30 или 20
ПАРАМЕТРЫ СТОЛОВ
Ширина рабочей поверхности вертикального стола, мм	195
Длина рабочей поверхности вертикального стола, мм	703
Ширина рабочей поверхности горизонтального стола, мм	250
Длина рабочей поверхности горизонтального стола, мм	620
ПАРАМЕТРЫ ОБРАБОТКИ
Горизонтальный стол:
- число Т-образных пазов стола	4
- ширина Т-образных пазов по ГОСТ 1574, мм	14
- расстояние между осями пазов по ГОСТ 1574, мм	50
Предельные размеры устанавливаемой заготовки (длина х ширина х высота), мм	400х250х200
Предельные размеры обрабатываемой внутренней поверхности, мм	200
Наибольшая масса устанавливаемой заготовки, кг	80
Наибольший диаметр инструмента (фрезы), устанавливаемого на станке, мм:
- для стали, чугуна	40
- для цветных металлов	90
РАБОЧАЯ ЗОНА
Расстояние от рабочей поверхности вертикального стола, мм:
- до торца горизонтального шпинделя (наибольшее)	125
- до вертикальных направляющих станины	128
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм:
- наименьшее	110
- наибольшее	460
Наибольшее перемещение горизонтального и вертикального столов, мм;
- продольное	400
- вертикальное	350
Пределы подач горизонтального и вертикального столов, мм/мин	от 10 до 5000
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Наибольшее перемещение бабки горизонтального шпинделя в горизонтальной плоскости, мм	200
Пределы подач бабки гориз0онтального шпинделя, мм/мин	от 10 до 5000
Предельные частоты вращения горизонтального шпинделя, об/мин	от 30 до 6000
Конус в горизонтальном шпинделе, Морзе	4АТ5 ГОСТ 25557	40АТ5 ГОСТ 19860
- радиальное биение конуса у торца шпинделя, мкм	10 или 6	10 или 6
- радиальное биение конуса на длине 150 мм от торца шпинд., мкм	16 или 10	16 или 10
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм;
- наименьшее	52	33





Станок горизонтальный фрезерно-центровально-обточной,

2-сторонний, 2-шпиндельный, со стационарным приспособлением

мод. КЛ-772 и КЛ-776



Изготавливается на базе серийно выпускаемых фрезерно-центровальных полуавтоматов моделей 2Г942.В зависимости от необходимой точности расточки станки изготавливаются в 2-х, 4-х или 6-ти шпиндельном исполнении.Назначение: подрезка торцов и расточка с двух сторон одновременно, снятие фасок, расточка более сложных поверхностей.

Размеры обрабатываемых труб:

Диаметр в диапазоне 89,102,108, 127,133 и 159 мм.

Длина 100-2000 мм.

Глубина расточки до 25 мм.

Допуски на диаметр отверстия по Н11.

Допуск по длине 0,5мм.

Производительность станка, шт/час	45-56
Габариты LxBxH, мм	5770 x 2000 x 2000
Масса, кг	5200

Производительность оборудования зависит от количества выполняемых операций и глубины расточки на станке.

Привод сверлильной головки

Nдв., квт	5,5
Ход пиноли, мм	100
Количество двигателей	6
Общая мощность, кВт	17,39

Привод главного движения сверлильных головок оснащен электроприводом с частотным регулированием скоростей вращения шпинделя.



Частота вращения шпинделя (положение переключателя)

I - 204 об/мин II - 281 об/мин III - 398 об/мин При необходимости каждое положение переключателя может быть настроено на другую частоту вращения.

Тиски самоцентрирующие со сменными радиусными губками

Технические характеристики
Параметр	КЛ-776
Производительность, дет./час	60-66
Загрузка станка, %	85
Количество шпинделей	6
Привод зажима детали	гидравлический
Привод подачи силового узла	гидравлический
Количество двигателей на станке	9
Суммарная мощность двигателей, кВт	31,89
Род тока питающей сети	переменный
Частота тока, Гц	50
Напряжение силовых цепей, В	380
Напряжение цепей управления пускателя, В	110
Напряжение остальных цепей управления, В	24 постоянный ток
Габариты LxBxH, мм	4710х3900х2140
Масса станка, кг (с учётом вспомогательного оборудования)	9000



Полуавтомат фрезерно-центровально-обточной 2Г942.08

Предназначены для обработки торцов деталей типа валов в серийном и массовом производстве со встройкой автоматических загрузочных устройств и в составе автоматических линий.

Основные операции:

►Фрезерование торцов, сверление центровых отверстий с двух сторон, обточка шеек и снятие фасок на концах валов. Кроме того на полуавтоматах может производится сплошная цеховая до диаметра 40 мм, кольцевая подрезка и расточка.

►Приводы подач сверлильных и фрезерных шпинделей и зажима деталей, а так же упоры заготовок гидравлические.

►Фрезерование торцов, сверление торцовых отверстий и обточка базовых шеек производится за одну установку обрабатываемой детали, что обеспечивает высокую точность без для детальной обработки.

Особенности конструкции:

►Приводы подач сверлильных и фрезерных шпинделей и зажима деталей, а также упоры заготовок гидравлические.

►Фрезерование торцов, сверление центровых отверстий и обточка базовых шеек производится за одну установку обрабатываемой детали, что обеспечивает высокую точность баз для дальнейшей обработки. При этом обработка торцов является окончательной.



Технические характеристики
Пределы длины обрабатываемых деталей, мм:
На полуавтоматах 2Г942.04	100-500
На полуавтоматах 2Г942.00	100-1000
На полуавтоматах 2Г942.08	100-2000
Пределы диаметров устанавливаемых в тисках деталей, мм:	20-160
Диаметры применяемых центровочных свёрл, мм:
Стандартных типа А и R	3,15-10
Стандартных типа В	2-8
Специальных	до 12
Наибольший диаметр сверления, мм	16
Наибольший диаметр фрезерования, мм	150
Наибольший диаметр устанавливаемой фрезы, мм:	160
Наибольший диаметр подрезаемого торца (по стали 45, НВ 207), мм	50
Наибольший диаметр подрезаемой кольцевой поверхности (по стали 45, НВ207), мм	100/80
Наибольший диаметр обточки шеек, мм	100
Наибольший диаметр растачиваемых отверстий, мм	100
Длина обточек шеек, мм	40
Количество шпинделей	4
Пределы частот вращения шпинделей об/мин
Сверлильного	159-1588
Фрезерного	130-740
Пределы бесступенчатых передач сверлильного шпинделя, мм/мин	20.. 2000
Пределы бесступенчатых подач фрезерного шпинделя, мм/мин	20.. 2000
Ход панели сверлильного шпинделя, мм	100
Габарит полуавтоматов, мм:
Длина	3970- 5470
Ширина	1750
Высота	2000
Электрооборудование
Род тока питающей сети	Перем. 3х фазный
Частота тока, Гц	50
Напряжение, В	380/220
Количество электродвигателей	9
Суммарная мощность электродвигателей, кВт	36,28
Гидрооборудование:
Вместимость резервуара гидростанции, л	100
Рабочее давление в гидросистеме, мПа	3,5-4,0
Производительность, л/мин	50
Масса, кг	6000-7500
Максимальная мощность:
Фрезерные бабки, кВт	11
Сверлильной бабки, кВт	4

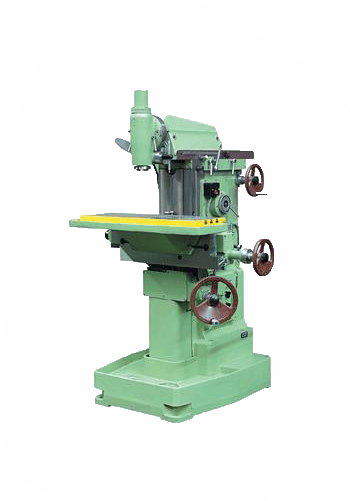

СТАНОК ФРЕЗЕРНЫЙ СПЕЦИАЛИЗИРОВАННЫЙ мод. C Ф676

Станок предназначен как для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами, так и для вертикального фрезерования торцевыми, концевыми, шпоночными и другими фрезами под различными углами.

В комплект станка входит:

►Вертикальная шпиндельная головка

►Хобот с серьгой

►Стол угловой горизонтальный

►Патрон цанговый с комплектом цанг (ф4, ф5, ф6, ф8,ф10)

►Оправка фрезерная ф27мм

►Набор инструмента



Технические характеристики
Параметр	СФ676
Рабочая площадь поверхности стола, мм
- вертикального	250 х 630
- съемного углового	250 х 800
Перемещение стола, мм:
- продольное	450
- вертикальное	380
Расстояние от оси горизонтального шпинделя до съемного углового стола, мм	80...460
Наибольшее перемещение шпиндельной бабки, мм	300
Наибольшее расстояние от торца вертикального шпинделя до плоскости съемного стола, мм	380
Перемещение вертикального шпинделя, мм	80
Число скоростей шпинделей	16
Частота вращения шпинделя, мин.‾¹:
- горизонтального	50 … 1630
- вертикального	63 … 2040
Число рабочих подач стола и бабки	16
Мощность двигателя главного привода, кВт	3,0
Габаритные размеры, мм	1200 х 1240 х 1780
Вес, кг	1050

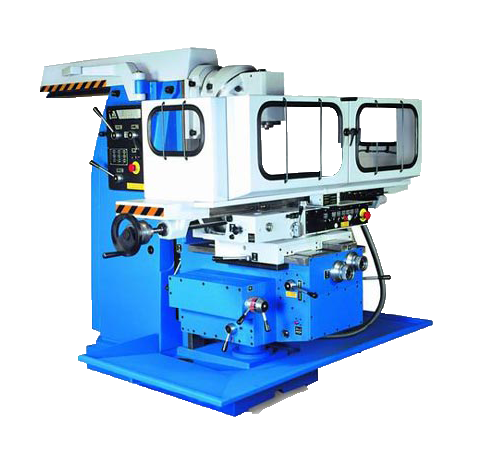

УНИВЕРСАЛЬНЫЕ ФРЕЗЕРНЫЕ СТАНКИ

мод. FU -251 M с универсальной фрезерной головкой UFG 285

мод. FU -321 M с универсальной фрезерной головкой UFG 32

Станок предназначен для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.

Особенности конструкции:

►На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.

►Станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы.

►Технологические возможности станка могут быть расширены с использованием вертикальной фрезерной головки, универсальной фрезерной головки, универсального делительного аппарата, круглого делительного стола, долбежной головки, аппарата для нарезания гребенок и других приборов и приспособлений.

►Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

►Фрезерный станок FU321M позволяет проводить обработку фрезами с хвостовиками ISO50, либо с оправками ISO50.







Технические характеристики
Параметр	FU 251M	FU 321M
Размер рабочего стола , мм	250х1120	320х1350
Расстояние от оси шпинделя до рабочей поверхности стола,мм	440	490
Т-образные пазы , шт	3	5
Ширина Т-образных пазов , мм	14	18
Расстояние между Т-образными пазами , мм	50	63
Поворот стола влево и вправо, гр	45
Продольный ход стола при ручной подачи , мм	820	1000
Продольный ход стола при механизированной подачи , мм	800	980
Поперечный ход стола при ручной подачи, мм	280	360
Поперечный ход стола при механизированной подачи , мм	260	340
Вертикальный ход стола при ручной подачи , мм	410	460
Вертикальный ход стола при механизированной подачи , мм	390	440
ПОДАЧИ
Количество подач ,шт.	18
Диапазон подач, стандартное исполнение X,Y /Z , мм/мин	12,5-630 / 5-262
Диапазон подач, специальное исполнение 1 X,Y /Z , мм/мин	16-800 / 7-334
Диапазон подач, специальное исполнение 2 X,Y /Z , мм/мин	20-1000 / 8-415
Диапазон подач, специальное исполнение 3 X,Y /Z , мм/мин	40-1000 / 16-416 (бесступенчатые подачи)
Диапазон подач, специальное исполнение 4 X,Y /Z, мм/мин	16-1000 / 7-416 (бесступенчатые подачи)
Диапазон ускоренных подач X,Y /Z , мм/мин	2500 / 1040
ШПИНДЕЛЬ
Передний конец шпинделя , ISO	40	50
Оборотные ступени шпинделя , шт.	18
Диапазон оборотов шпинделя, стандартное исполнение, мин-1	40-2000	32-1600
