Машины предназначены для гибки из листового материала в холодном состоянии цилиндрических обечаек и обечаек в виде усеченного конуса с углом при вершине до 30°. При установке соответствующего инструмента на машинах можно производить гибку сортового проката.
Принцип работы машин заключается в свободной гибко листа, который перемещается между тремя вращающимися валками. В пространство между верхним и боковыми валками вводится конец изгибаемого листа.
Радиус изгиба листа определяется взаимным расположением верхнего и боковых валков. Конструкция машин предусматривает установку боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа за одну его установку в зону гибки. Станина машин ИБ2212 и ИБ2213- разъемная, состоит из рамы сварной конструкции и двух стоек, соединенных между собой стяжками. На левой стойке в пазу установлен ползун, на котором шарнирно закреплена откидная опора. Для наклона верхнего валка (при гибко конических обечаек) ползун перемещается вертикально с помощью клина и маховика. В правой стойке смонтирован подшипник верхнего валка и находятся пазы для установки боковых валков. Станина машин ИБ2216, ИБ2218, ИБ2219, ИБ2220, И2222Б, ИБ2222, ИА2224 - сварная, изготовлена из листовой стали. В левой стойке в направляющих установлена откидная опора, связанная осью с ползуном. Перемещение ползуна при установке верхнего валка для гибки конических обечаек осуществляется с помощью клина и винта.
Для гибки конических обечаек применяется специальное приспособление, устанавливаемое на левой стойке со стороны откидной опоры. На машинах ИБ2216, ИБ2218, ИБ2219, ИБ2220, ,И2222Б, ИБ2222, ИА2224 предусмотрена возможность механизации съема обечаек. Привод механизма съема обечаек осуществляется от индивидуального электродвигателя через клиноременную передачу и червячный редуктор. Перемещение каретки механизма съема блокирует работу главного привода, привода механизма наклона откидной опоры и приводов перемещения боковых валков.
Режимы работы машин: наладочный и одиночные ходы. Управление машинами - кнопочное.Смазка - комбинированная: централизованная и ручная.

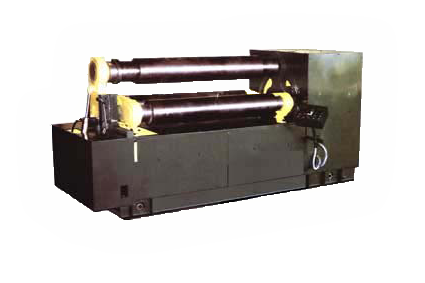

| Основные данные | ИБ 2219 | ИБ 2220Г | ИБ 2222Г |
| Толщина листа, мм | 6,3-8,0 | 8,0-10,0 | 12,0-16,0 |
| Длина листа, мм | 3150 | 2000 | 2000 |
| Габариты, мм | 5090x1250x1065 | 3940x1250x1065 | 4020x1490x1745 |
| Масса, кг | 8200 | 6800 | 10700 |
Поставляется с машинами:
по особому заказу
Машины листогибочные трех- и четырехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.
На машинах допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.
С целью расширения технологических возможностей, машинымогут комплектоваться инструментом для гибки уголоков, полос, квадратов,труб, швеллеров.
Для удобства обслуживания машины могут комплектоваться средствами механизации - стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.
| Модель станка | Наибольшие размеры сечения листа при гибке, мм |
Минимальный радиус гибки, мм | Мощность привода квт | Габариты, мм | Масса, кг |

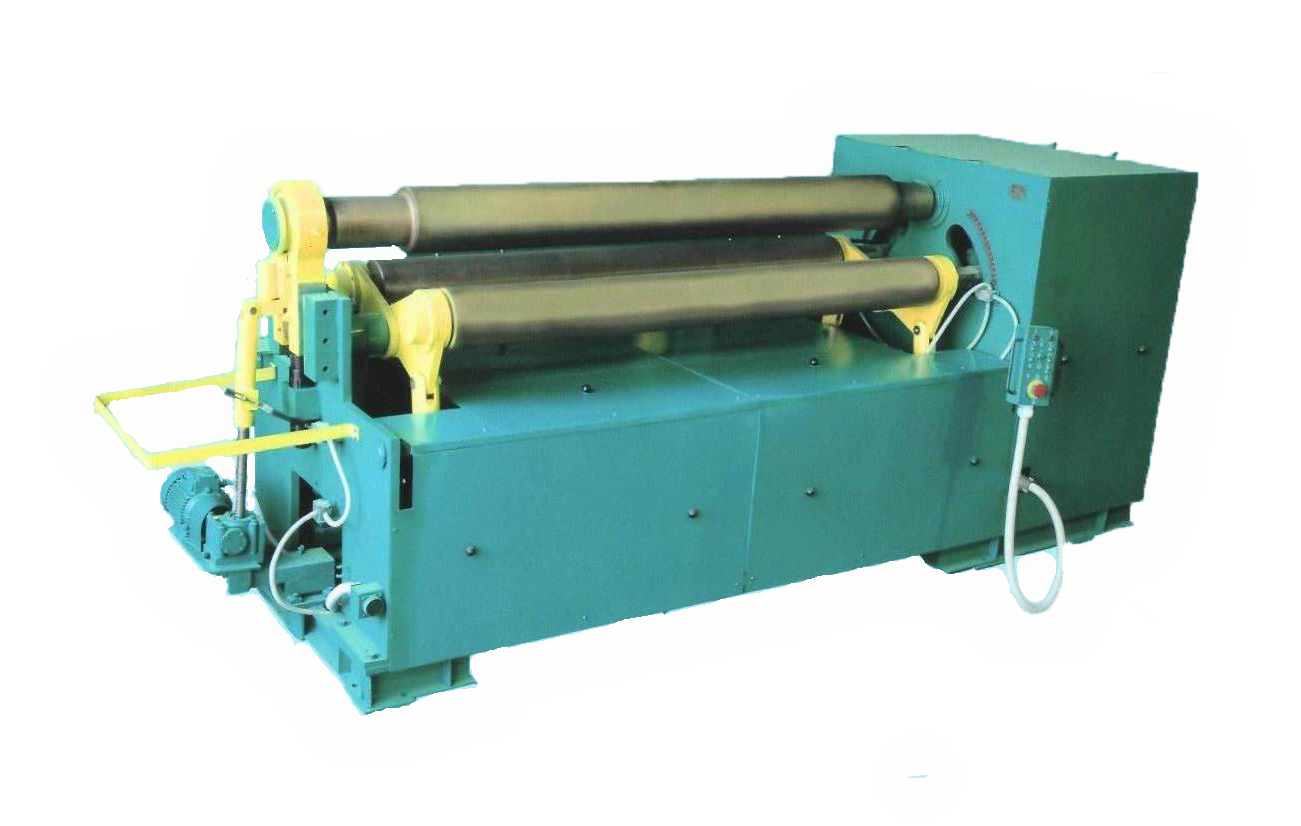

| И 2223 | 20(25) | 300(650) | 19 | 4510х1920х2100 | 12500 |
| И 2224 | 25 | 380 | 72.5 | 6620x2300x2800 | 26000 |
Для материала бт = 250 МПа (25 кгс/мм2 ):
1.Гибка листа 25 мм возможна при:
а) мин.радиусе гибки 800 мм, ширине заготовки 2000мм
2.Гибка листа 30 мм возможна при:
а) мин. радиусе гибки 1000 мм, ширине заготовки 2000 мм
б) мин. радиусе гибки 700 мм, ширине заготовки 1400 мм
3. Гибка листа 40 мм возможна при мин. радиусе гибки 1600 мм, ширине заготовки 1400 мм.
