Прессы:

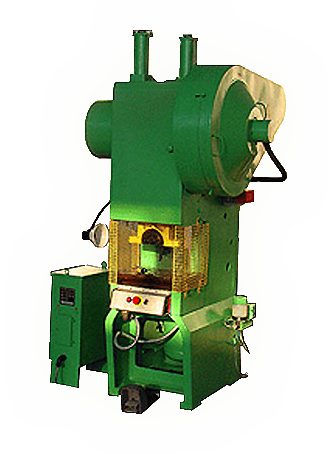

Пресс кривошипный КД2122,(усилие 16т)
Пресс механический кривошипный КД2122 предназначен для выполнения операций холодной штамповки листового металла. Может работать как на одиночных, так и на непрерывных ходах (при оснащении автоматическими подачами - шиберными, валковыми).
Технические характеристики:
| Наибольшее усилие пресса, т |
16 |
| Ход ползуна регулируемый, мм |
наименьший/наибольший |
5/71 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм |
250 |
| Размеры стола, мм |
слева направо/спереди назад |
500/380 |
| Габаритные размеры, мм |
слева направо/спереди назад/высота |
1120/995/1960 |
| Масса пресса, кг |
1560 |
Поставляется с машинами:
- Электрооборудование (компл.)
- Пульт управления (компл.)
- Инструмент для гибки сортового проката (трубы, уголка, квадрата, полосы, швеллера)
- Руководство по обслуживанию машин
по особому заказу
- Приспособление для гибки конических обечаек
- Передний стол
- Приемный рольганг
- Механизм съема обечаек*
- Механизм поддержки обечаек*
Пресс кривошипный КД2124 усилие 25т)
Прессы предназначены для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом. Имеют три основных исполнения: наклоняемые, ненаклоняемые.
Особенности конструкции:
- Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации;
- Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ;
- Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа;
- Уравновешиватели ползуна: предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек);
- Предохранитель от перегрузки;
- Расклинивающее устройство для вывода пресса из распора;
- Центральная система смазки основных пар трения;
- Электроблокировки для безопасного обслуживания;
- Бесконтактный ящик управления;
- Механизированная регулировка закрытой высоты.
Технические характеристики:
| Наибольшее усилие пресса, т |
25 |
| Ход ползуна регулируемый, мм |
наименьший/наибольший |
80/5 |
| Число ходов ползуна в мин-1 |
непрерывных нерегулируемых/одиночных |
180/56 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм |
250 |
| Расстояние от оси ползуна до станины (вылет), мм |
190 |
| Размеры стола, мм |
слева направо/спереди назад |
500/340 |
| Диаметр отверстия в столе, мм |
210 |
| Габаритные размеры, мм |
слева направо/спереди назад/высота |
1180/1140/2295 |
| Масса пресса, кг |
1970 |

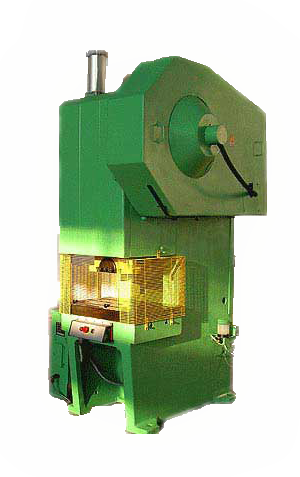

Пресс кривошипный КД2128 (усилие 63т)
Прессы предназначены для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом. Имеют три основных исполнения: наклоняемые, ненаклоняемые.
Особенности конструкции:
- Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации;
- Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ;
- Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа;
- Уравновешиватели ползуна: предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек);
- Предохранитель от перегрузки;
- Расклинивающее устройство для вывода пресса из распора;
- Центральная система смазки основных пар трения;
- Электроблокировки для безопасного обслуживания;
- Бесконтактный ящик управления;
- Механизированная регулировка закрытой высоты.
Технические характеристики:
| Наибольшее усилие пресса, т |
63 |
| Ход ползуна регулируемый, мм |
наименьший/наибольший |
10/100 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм |
340 |
| Расстояние от оси ползуна до станины (вылет), мм |
300 |
| Расстояние между стойками, мм |
340 |
| Размеры стола, мм |
слева направо/спереди назад |
560/800 |
| Габаритные размеры, мм |
слева направо/спереди назад/высота |
1680/1530/3000 |
| Масса пресса, кг |
6275 |

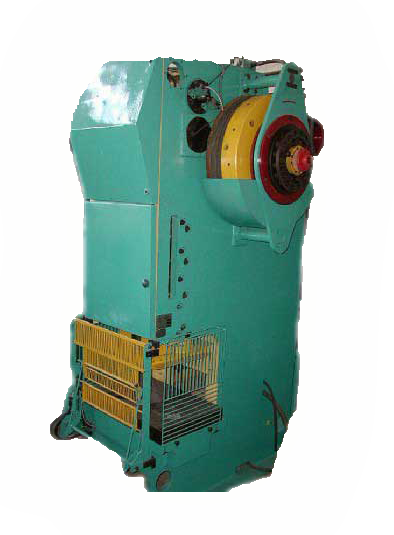

Пресс кривошипный КД2132 (усилие 160т)
Прессы предназначены для выполнения различных операций холодной штамповки листового материала: вырубки, обрезки, гибки, неглубокой вытяжки, пробивки и других штамповочных операций.
Особенности конструкции:
- Станина - сварная. Внутренние напряжения в сварных швах стабилизированы термической обработкой.
- Стол станины имеет увеличенные размеры окна для проваливания штампуемых деталей.
- Привод двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса.
- Зубчатые колеса помещены в специальном отсеке станины.
- Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду.
- Управление муфтой и тормозом - электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали.
- Ползун имеет 8 удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.
- Гидравлический предохранитель от перегруза вмонтирован в ползун.
- Выталкиватель в ползуне - механический.
- Система смазки - жидкая циркуляционная.
Технические характеристики:
| Наибольшее усилие пресса, т |
160 |
| Ход ползуна регулируемый, мм |
наименьший/наибольший |
25/160 |
| Число ходов ползуна в мин-1 |
71 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм |
480 |
| Величина регулировок между столом и ползуном, мм |
120 |
| Расстояние от оси ползуна до станины (вылет), мм |
360 |
| Расстояние между стойками, мм |
480 |
| Толщина подштамповой плиты, мм |
120 |
| Размеры стола, мм |
слева направо/спереди назад |
1000/670 |
| Мощность электродвигателя главного привода, кВт |
19 |
| Габаритные размеры, мм |
слева направо/спереди назад/высота |
2340/2100/3700 |
| Масса пресса, кг |
14000 |
